Glänzende Brauanlagen: Wie der rotierende Tri-Clamp Spray Ball Ihre Reinigung revolutioniert
Jeder, der sich dem Bierbrauen, Fermentieren oder Abfüllen verschrieben hat, kennt die eine, oft mühsame und zeitraubende Aufgabe, die man am liebsten überspringen würde: die Reinigung. Behälter, Tanks und Fermenter müssen nach jedem Gebrauch makellos sauber sein, um Kontaminationen zu vermeiden und die Qualität des Endprodukts zu sichern. Doch das manuelle Schrubben großer Gefäße ist nicht nur körperlich anstrengend, sondern oft auch ineffizient, da schwer zugängliche Stellen übersehen werden können. Hier kommt eine clevere Lösung ins Spiel, die gerade einen echten Trend erlebt und die Reinigungsprozesse in der Lebensmittel- und Getränkeindustrie – und zunehmend auch bei ambitionierten Hobbybrauern – auf ein neues Level hebt: der Rotierender Spray Ball mit Tri Clamp rotierende CIP Spray Ball.

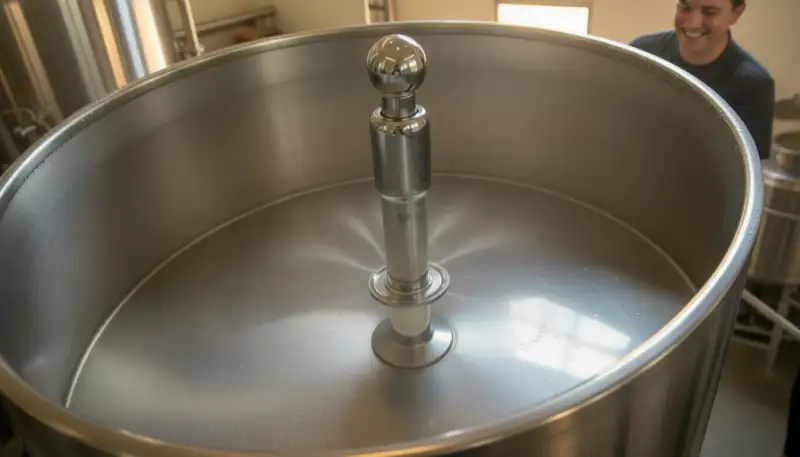

Was ist ein rotierender CIP Spray Ball und wie funktioniert er?
Der rotierende CIP (Cleaning In Place) Spray Ball ist ein essenzielles Werkzeug für eine automatisierte und hochwirksame Innenreinigung von Behältern und Tanks. Er ersetzt das manuelle Schrubben durch einen mechanischen Sprühvorgang, der alle Innenflächen des Behälters erreicht. Im Kern handelt es sich um eine kompakte, kugelförmige oder zylindrische Einheit mit speziell geformten Düsen, die unter Druck stehendes Reinigungsmedium (Wasser, Lauge, Säure) in einem rotierenden Muster abgeben.
Die Technik dahinter: Effizienz durch Rotation
Das Besondere an diesem System ist seine Rotationsmechanik. Anstatt starr in eine Richtung zu sprühen, dreht sich der Sprühkopf unter dem Druck des Reinigungsmediums. Dies erzeugt einen dynamischen, fächerförmigen oder punktuellen Strahl, der eine 360-Grad-Abdeckung gewährleistet. Selbst hartnäckige Rückstände werden durch die kinetische Energie des rotierenden Strahls gelöst und weggespült. Die Konstruktion des hier vorgestellten Modells mit einem 32mm Durchmesser Ball und einer Länge von 200mm ist optimiert, um auch in größeren Behältern eine umfassende Reinigung zu gewährleisten.
Warum ein rotierender Spray Ball unverzichtbar ist
Empfohlene Produkte zu Tc Clamp Edelstahl
PATIKIL 1.5" TC Tri Klemmen Adapter Drei-Deckel Beschläge zu NPT 1" Adapter
Schott-Kompressionsverschraubung 1,5'' 2'' Tri-Clamp Schweißfreie Bulkehad-Versc
Weldless Bulkhead Adapter 1.5" Tri-Clamp Schottverschraubung aus Edelstahl AISI3
1.5" Tri-Clamp to 1.5" Tri Clamp Weldless Bulkhead, Silicone Sealing, Schottvers
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Die Vorteile eines rotierenden CIP Spray Balls sind vielfältig und überzeugen sowohl professionelle Brauereien als auch passionierte Heimbrauer, die ihre Anlagen auf das nächste Level heben wollen. Es geht nicht nur um Sauberkeit, sondern auch um Effizienz und Produktsicherheit.
Maximale Hygiene und Kontaminationsschutz
- Gründliche 360-Grad-Reinigung: Anders als beim manuellen Schrubben, bei dem schwer erreichbare Ecken oft vernachlässigt werden, sorgt das optimierte Sprühkopf-Design für eine lückenlose Abdeckung aller Innenflächen. Dies minimiert das Risiko von Biofilmbildung und Keimnestern.
- Vermeidung menschlicher Fehler: Der automatisierte Prozess eliminiert die Variabilität menschlicher Reinigungsmethoden und gewährleistet eine gleichbleibend hohe Reinigungsqualität.
- Sichere Produktqualität: Eine hygienisch einwandfreie Anlage ist die Grundvoraussetzung für die Herstellung hochwertiger Lebensmittel und Getränke ohne unerwünschte Fehlaromen oder Verderb.
Effizienz und Zeitersparnis im Braualltag
- Automatisierung: Sobald der Spray Ball installiert ist, kann der Reinigungsprozess weitgehend automatisiert werden. Das spart wertvolle Arbeitszeit, die anderweitig genutzt werden kann.
- Weniger Reinigungsmedien: Durch die gezielte und effiziente Strahlwirkung kann der Verbrauch von Wasser, Reinigungs- und Desinfektionsmitteln oft reduziert werden.
- Längere Lebensdauer der Anlage: Eine schonende, aber effektive Reinigung schützt die Behältermaterialien vor übermäßigem Abrieb oder aggressiven manuellen Reinigungsmethoden.
Die Anwendung in der Praxis: So integrieren Sie ihn
Die Integration eines rotierenden Spray Balls in Ihr System ist dank standardisierter Anschlüsse erstaunlich unkompliziert. Das hier vorgestellte Produkt verfügt über eine 1,5" Tri-Clamp Verbindung an beiden Enden (TC50.5mm to TC50.5mm), was es zu einem idealen Kandidaten für die meisten modernen Brau- und Fermentieranlagen macht.
Installation und Anschluss
Die Installation erfolgt denkbar einfach: Der Spray Ball wird mittels Tri-Clamp-Verbindungen an eine Reinigungsleitung im Inneren des Tanks oder Behälters angeschlossen. Diese Leitungen sind in der Regel bereits vorhanden oder können leicht nachgerüstet werden. Die Tri-Clamp-Verbindung ist nicht nur schnell und einfach zu montieren, sondern auch hygienisch, da sie eine spaltfreie Verbindung schafft und leicht zu demontieren und zu reinigen ist.
Der Reinigungsprozess
- Vorspülen: Zuerst wird der Behälter mit Wasser vorgespült, um grobe Rückstände zu entfernen.
- Reinigung: Anschließend wird eine geeignete Reinigungslösung (z.B. alkalische Lauge) durch den Spray Ball gepumpt. Der rotierende Sprühstrahl löst und entfernt organische Ablagerungen.
- Zwischenspülen: Nach der Reinigungslösung folgt ein erneuter Spülgang mit klarem Wasser, um alle Reinigungsmittelreste zu entfernen.
- Desinfektion (optional): Bei Bedarf kann eine Desinfektionslösung (z.B. saure Lösung oder Desinfektionsmittel) durch den Spray Ball gepumpt werden, um Keime abzutöten.
- Nachspülen: Abschließend wird nochmals mit klarem, sterilisiertem Wasser gespült, um alle Rückstände zu entfernen und den Behälter für den nächsten Einsatz vorzubereiten.
Der gesamte Prozess kann je nach Behältergröße und Verschmutzungsgrad variieren, ist aber in der Regel deutlich schneller und effektiver als jede manuelle Reinigung.
Worauf Sie beim Kauf eines rotierenden Spray Balls achten sollten
Angesichts der wachsenden Beliebtheit dieser Reinigungslösung ist der Markt vielfältig. Um sicherzustellen, dass Sie die richtige Wahl treffen, sollten Sie auf folgende Merkmale achten:
Materialqualität und Langlebigkeit
Für den Einsatz in der Lebensmittel- und Getränkeindustrie ist die Materialwahl entscheidend. Hochwertiger Edelstahl AISI304/1.4301 ist hier der Goldstandard. Dieses Material bietet maximale Haltbarkeit, ist extrem korrosionsbeständig gegenüber den meisten Reinigungsmedien und erfüllt höchste Hygienestandards. Es ist robust genug, um den Belastungen durch Chemikalien, Temperaturwechsel und Druck standzuhalten, und sorgt so für eine lange Lebensdauer Ihrer Investition.
Anschlussstandard und Kompatibilität
Überprüfen Sie stets den Anschlussstandard. Die 1,5" Tri-Clamp Verbindung ist weit verbreitet und bietet eine hervorragende Kompatibilität mit vielen professionellen und semiprofessionellen Anlagen. Stellen Sie sicher, dass der Spray Ball zu Ihren vorhandenen Anschlüssen passt oder dass Sie die notwendigen Adapter bereitstellen können. Die Angabe TC50.5mm ist hier ein wichtiger Hinweis auf die genaue Größe des Tri-Clamp-Flansches.
Sprühkopf-Design und Abdeckung
Ein optimiertes Sprühkopf-Design ist entscheidend für eine gleichmäßige 360-Grad Reinigungsabdeckung. Achten Sie auf die Anzahl und Anordnung der Düsen sowie auf die Art des Sprühmusters (fächerförmig, punktuell). Einige Modelle sind für bestimmte Behälterformen oder -größen besser geeignet als andere. Die Länge des Spray Balls (hier 200mm) kann ebenfalls relevant sein, um eine optimale Positionierung im Behälter zu gewährleisten.
Pflege und Wartung für Langlebigkeit
Obwohl der rotierende Spray Ball selbst robust gebaut ist, profitiert er von regelmäßiger Pflege. Nach dem Gebrauch sollte er gründlich gespült werden, um Rückstände von Reinigungs- oder Desinfektionsmitteln zu entfernen. Gelegentlich kann eine visuelle Inspektion der Düsen und des Rotationsmechanismus sinnvoll sein, um Verstopfungen oder Abnutzungserscheinungen frühzeitig zu erkennen. Dank der Tri-Clamp-Verbindung ist die Demontage für eine gründliche manuelle Reinigung oder Inspektion denkbar einfach.
Fazit: Eine Investition, die sich auszahlt
Der rotierende Tri-Clamp Spray Ball ist weit mehr als nur ein Reinigungszubehör; er ist eine Investition in Effizienz, Hygiene und die Qualität Ihrer Produkte. Seine robuste Konstruktion aus hochwertigem Edelstahl, die einfache Integration über Tri-Clamp und die unübertroffene Reinigungsleistung machen ihn zu einem Must-have für jeden, der ernsthaft braut oder fermentiert. Er spart nicht nur Zeit und Arbeitskraft, sondern sorgt auch für eine hygienisch einwandfreie Umgebung, die das Risiko von Fehlchargen minimiert und die Freude am Brauen maximiert. Wer einmal die Vorteile eines solchen Systems erlebt hat, möchte die manuelle, mühsame Reinigung nicht mehr missen.
Häufig gestellte Fragen
Was ist ein rotierender Tri-Clamp Spray Ball und wie funktioniert er?
Welche Vorteile bietet der Einsatz eines rotierenden Spray Balls beim Bierbrauen?
- Effizienz und Zeitersparnis: Manuelles Schrubben von Gärtanks ist zeitaufwendig und mühsam. Ein Spray Ball automatisiert diesen Prozess erheblich, wodurch Sie wertvolle Zeit sparen, die Sie stattdessen für das Brauen selbst nutzen können.
- Gründliche Reinigung: Die rotierenden Sprühdüsen erreichen jeden Winkel des Tanks, auch schwer zugängliche Stellen, die bei der Handreinigung oft übersehen werden. Dies gewährleistet eine umfassende Entfernung von Hefen, Proteinen und anderen Rückständen.
- Reduziertes Kontaminationsrisiko: Eine makellose Reinigung ist entscheidend, um unerwünschte Bakterien und Wildhefen fernzuhalten, die Ihr Bier verderben könnten. Der Spray Ball sorgt für eine hygienischere Umgebung und minimiert das Risiko von Infektionen.
- Sicherheit: Das Betreten großer Tanks zur Reinigung kann gefährlich sein. Mit einem automatisierten System entfällt diese Notwendigkeit, was die Sicherheit in Ihrer Brauerei erhöht.
- Konstante Qualität: Durch die standardisierte und gründliche Reinigung wird eine gleichbleibend hohe Qualität Ihrer Produkte sichergestellt.
- Wassersparend: Moderne Spray Balls sind darauf ausgelegt, mit weniger Wasser und Reinigungsmitteln eine effektive Reinigung zu erzielen, was zu einer Reduzierung des Verbrauchs führt.
Wie installiere ich einen rotierenden Spray Ball mit Tri Clamp in meinem Fermenter?
- Vorbereitung: Stellen Sie sicher, dass alle Komponenten sauber sind. Der Spray Ball selbst und die Tri-Clamp-Dichtung sollten gründlich gereinigt und sterilisiert werden.
- Einsetzen des Spray Balls: Führen Sie den Schaft des Spray Balls durch den Tri-Clamp-Port von innen in den Tank ein. Der Flansch des Spray Balls sollte bündig mit dem Flansch des Ports abschließen.
- Dichtung platzieren: Legen Sie eine geeignete Silikon- oder PTFE-Dichtung zwischen die beiden Tri-Clamp-Flansche. Diese Dichtung ist entscheidend für eine leckagefreie Verbindung.
- Klemme anbringen: Platzieren Sie eine Tri-Clamp-Klemme um die beiden Flansche und die Dichtung. Ziehen Sie die Klemme fest, bis sie sicher sitzt und eine dichte Verbindung herstellt. Achten Sie darauf, die Klemme nicht zu überdrehen, um Beschädigungen an der Dichtung oder den Flanschen zu vermeiden.
- Anschluss der Zufuhrleitung: Verbinden Sie nun Ihre Reinigungsleitung (typischerweise ein Schlauch von einer Pumpe) mit dem außenliegenden Anschluss des Spray Balls. Hierfür benötigen Sie möglicherweise einen Tri-Clamp-Adapter oder eine andere passende Verschraubung, je nach Ihrem Schlauchsystem.
Welche Reinigungsflüssigkeiten eignen sich für den Einsatz mit einem Spray Ball?
- Vorspülung mit Wasser: Beginnen Sie immer mit klarem Wasser, um lose Partikel und grobe Verschmutzungen zu entfernen.
- Alkalische Reinigungsmittel (Caustic): Ideal für die Entfernung von organischen Rückständen wie Proteinen, Fetten und Hopfenharzen. Diese Mittel auf Natriumhydroxid (NaOH)-Basis wirken sehr effektiv. Beachten Sie Konzentration und Temperatur.
- Saure Reinigungsmittel: Nach der alkalischen Reinigung eingesetzt, um mineralische Ablagerungen wie Bierstein zu entfernen. Mittel auf Phosphorsäure- oder Salpetersäurebasis sind hier üblich und helfen auch, Oberflächen zu passivieren.
- Desinfektionsmittel/Sanitizer: Nach der gründlichen Reinigung unerlässlich, um Mikroorganismen abzutöten. Peressigsäure (PES) oder chlorfreie Sanitizer sind gängig und müssen oft nicht nachgespült werden.
- Nachspülung mit Wasser: Nach der alkalischen und sauren Reinigung ist eine gründliche Nachspülung mit klarem Wasser erforderlich, um alle Reinigungsmittelrückstände zu entfernen.
Wie oft sollte ich meine Brauanlage mit einem Spray Ball reinigen?
Grundsätzlich gilt: Nach jedem Gebrauch ist eine sofortige und gründliche Reinigung entscheidend. Dies verhindert das Antrocknen von Rückständen und die Vermehrung von Mikroorganismen, was das Risiko von Kontaminationen erheblich reduziert.
- Gärtanks und Fermenter: Diese sollten unmittelbar nach dem Ablassen des Bieres oder der Flüssigkeit vollständig gereinigt und desinfiziert werden. Rückstände von Hefe, Proteinen und Hopfen können schnell eine Brutstätte für unerwünschte Keime werden. Ein CIP-System mit Spray Ball ist hierfür ideal.
- Lagertanks: Auch Lagertanks, in denen das Bier reift, müssen nach jeder Entleerung gereinigt werden, bevor eine neue Charge eingelagert wird.
- Ausschanktanks/Serving Tanks: Diese Behälter, aus denen das fertige Bier direkt ausgeschenkt wird, benötigen ebenfalls eine Reinigung nach jeder Entleerung, um die Qualität und Hygiene zu gewährleisten.
- Regelmäßige Wartung: Auch wenn ein Tank nicht aktiv genutzt wird, ist es ratsam, ihn vor der Wiederinbetriebnahme erneut zu desinfizieren, um Staub oder andere Partikel zu entfernen, die sich während der Lagerung angesammelt haben könnten.
Welche unterschiedlichen Arten von rotierenden Spray Balls gibt es?
- Standard-Rotationsspraybälle: Dies sind die am häufigsten verwendeten Modelle. Sie verfügen über eine Reihe von Bohrungen, die ein umfassendes Sprühmuster erzeugen, wenn sie sich unter Wasserdruck drehen. Sie sind effektiv für die allgemeine Reinigung von Tanks. Die meisten Modelle sind aus hochwertigem Edelstahl gefertigt, wie die Edelstahl Tri-Clamp Armaturen.
- Hochimpakt-Rotationsdüsen (Tank-Reinigungsmaschinen): Für größere Tanks oder hartnäckigere Verschmutzungen gibt es leistungsstärkere Rotationsdüsen, die einen konzentrierteren, hochimpaktiven Strahl erzeugen. Diese arbeiten mit höheren Drücken und sind oft auf eine längere Lebensdauer und Robustheit ausgelegt.
- Material und Anschluss: Die meisten hochwertigen Spray Balls für die Lebensmittel- und Getränkeindustrie bestehen aus Edelstahl (AISI 304 oder 316) für maximale Hygiene und Korrosionsbeständigkeit. Der Tri-Clamp-Anschluss ist die bevorzugte Methode aufgrund seiner hygienischen Eigenschaften und der einfachen Montage/Demontage. Es gibt auch Modelle mit unterschiedlichen Klemmgrößen, z.B. 1.5 Zoll Tri-Clamp Spray Balls oder größere, oft in Kombination mit Reduzierkappen für spezifische Anpassungen.
Welches weitere Zubehör benötige ich für ein CIP-System mit Spray Ball?
- Pumpe: Eine leistungsstarke Pumpe ist unerlässlich, um die Reinigungsflüssigkeit mit ausreichendem Druck durch den Spray Ball zu fördern und so die Rotation und das Sprühmuster zu gewährleisten.
- Schläuche und Rohrleitungen: Hygienische Schläuche oder Edelstahlrohrleitungen sind erforderlich, um die Reinigungsflüssigkeit von der Pumpe zum Spray Ball und zurück zum Tank oder Abfluss zu leiten.
- Ventile: Verschiedene Ventile, oft mit Tri-Clamp-Anschlüssen, sind notwendig, um den Fluss der Reinigungsflüssigkeiten zu steuern und das System sicher zu betreiben.
- Tank für Reinigungslösungen: Sie benötigen einen oder mehrere Behälter für die verschiedenen Reinigungs- und Desinfektionsmittel sowie für das Spülwasser.
- Tri-Clamp-Klemmen und Dichtungen: Für jede Tri-Clamp-Verbindung sind eine Tri-Clamp-Klemme und eine passende Dichtung (EPDM, Silikon oder PTFE) erforderlich, um eine hygienische und dichte Verbindung zu gewährleisten.
- Adapter und Reduzierstücke: Je nach Ihren bestehenden Anschlüssen benötigen Sie möglicherweise Tri-Clamp-Adapter oder Reduzierstücke, um verschiedene Größen oder Gewindetypen zu verbinden.
- Temperatur- und Drucksensoren: Für eine optimale und sichere Reinigung können Sensoren zur Überwachung von Temperatur und Druck im System nützlich sein.
Worauf sollte ich beim Kauf eines rotierenden Tri-Clamp Spray Balls achten?
- Materialqualität: Achten Sie auf hochwertigen Edelstahl, idealerweise AISI 304 oder AISI 316. Diese Materialien sind korrosionsbeständig, lebensmittelecht und leicht zu reinigen, was für hygienische Anwendungen unerlässlich ist.
- Anschlussgröße: Überprüfen Sie, welche Tri-Clamp-Größe Ihr Tankanschluss hat. Gängige Größen sind 1,5 Zoll und 2 Zoll. Stellen Sie sicher, dass der Spray Ball kompatibel ist oder dass Sie die passenden Tri-Clamp-Adapter besitzen.
- Sprühmuster und Abdeckung: Der Spray Ball sollte ein omnidirektionales Sprühmuster bieten, das alle internen Oberflächen Ihres Tanks effektiv erreicht. Die Anzahl und Anordnung der Düsen ist hier entscheidend.
- Druck- und Durchflussraten: Prüfen Sie die empfohlenen Betriebsdrücke und Durchflussraten des Spray Balls. Diese müssen zu Ihrer Pumpe und Ihrem System passen, um eine optimale Reinigungsleistung zu gewährleisten.
- Demontage und Wartung: Ein Spray Ball, der sich leicht demontieren und warten lässt, ist von Vorteil, um eine langfristige Funktion und Hygiene zu gewährleisten.
- Herstellerreputation: Wählen Sie Produkte von renommierten Herstellern, die für Qualität und Zuverlässigkeit in der Lebensmittel- und Getränkeindustrie bekannt sind.
